Hey! Saya pembekal Fanuc Lathes, dan hari ini saya teruja untuk berbual dengan anda tentang cara memprogramkan operasi memusing bentuk yang kompleks pada mesin keldai yang buruk ini.
Mula-mula, mari kita dapatkan pemahaman yang cepat tentang perkara yang kita hadapi. Pelarik Fanuc ialah salah satu mesin pelarik CNC yang paling boleh dipercayai dan digunakan secara meluas dalam industri. Sama ada anda berada di bengkel berskala kecil atau kilang pembuatan besar, mesin pelarik ini boleh mengendalikan pelbagai jenis tugasan pusingan. Dan apabila ia datang kepada bentuk yang kompleks, mereka bersedia untuk menghadapi cabaran itu.
Memahami Asas Pengaturcaraan
Sebelum kita menyelami perkara yang rumit, mari kita pergi ke asas-asas pengaturcaraan Fanuc Lathe. Bahasa pengaturcaraan yang digunakan di sini ialah kod G. Ia seperti kod rahsia yang memberitahu pelarik apa yang perlu dilakukan. Kod G terdiri daripada satu siri arahan yang mengawal pergerakan alat pemotong, kelajuan gelendong, dan parameter penting lain.
Sebagai contoh, arahan G00 digunakan untuk kedudukan pantas. Jika anda ingin mengalihkan alat dengan cepat ke titik tertentu pada bahan kerja, anda akan menggunakan G00 diikuti dengan koordinat X dan Z. Katakan anda ingin mengalihkan alat ke X20 dan Z30, anda akan menulis G00 X20 Z30.
Perintah G01, sebaliknya, adalah untuk interpolasi linear. Ini bermakna alat akan bergerak dalam garis lurus dari kedudukan semasa ke koordinat yang ditentukan pada kadar suapan yang ditetapkan. Contohnya, G01 X30 Z40 F0.2 akan mengalihkan alat ke X30 dan Z40 pada kadar suapan 0.2 mm setiap pusingan.
Merancang Bentuk Kompleks Anda
Apabila anda berhadapan dengan bentuk yang kompleks, langkah pertama ialah mempunyai rancangan yang jelas. Anda perlu memecahkan bentuk kepada segmen yang lebih kecil dan lebih mudah diurus. Fikirkan ia seperti membina teka-teki. Setiap bahagian mempunyai tempat dan fungsi tersendiri.
Katakan anda sedang memusing bahagian dengan satu siri lengkung dan sudut. Anda perlu menganalisis bentuk dan memikirkan cara terbaik untuk mendekatinya. Mungkin anda bermula dengan profil luar dan kemudian pergi ke butiran dalaman. Melakar bentuk di atas kertas boleh sangat membantu di sini. Ia memberi anda gambaran visual tentang perkara yang anda perlu capai dan membantu anda merancang laluan alat anda.
Memilih Alat yang Tepat
Alat yang betul adalah penting untuk operasi memusing yang berjaya, terutamanya apabila berurusan dengan bentuk yang kompleks. Anda perlu mengambil kira faktor seperti bahan bahan kerja, jenis bentuk yang anda putar dan kemasan permukaan yang anda inginkan.
Contohnya, jika anda memusing bahan keras seperti keluli tahan karat, anda memerlukan alat dengan sisipan keluli berkelajuan tinggi atau karbida. Alat karbida bagus untuk pemesinan berkelajuan tinggi dan boleh mengendalikan haba yang dijana semasa proses pemotongan.

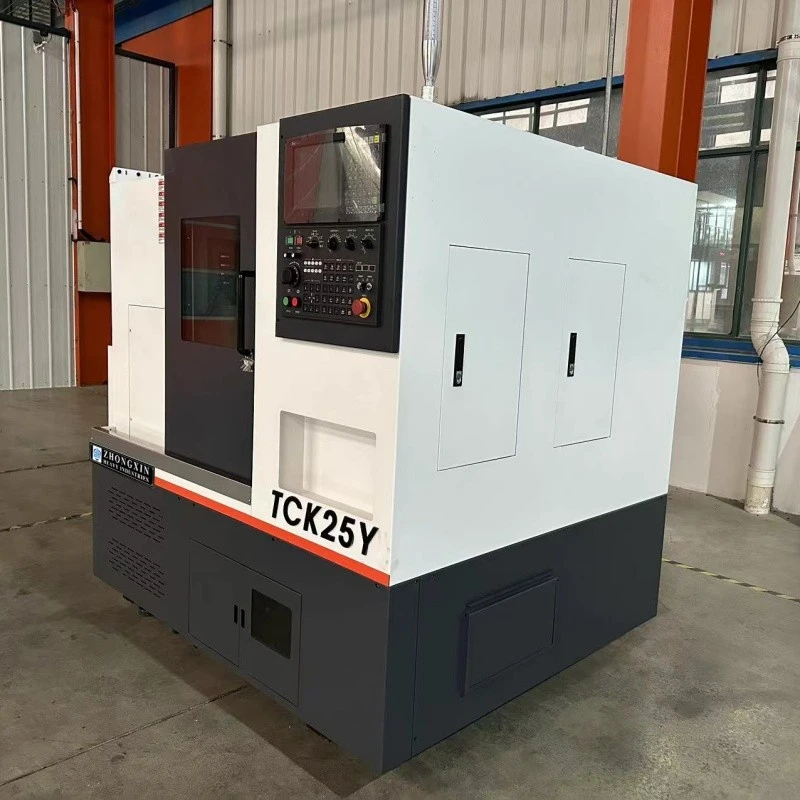

Jika bentuk kompleks anda mempunyai banyak butiran kecil, anda mungkin perlu menggunakan pelbagai saiz alat. Alat berdiameter kecil sesuai untuk menjangkau ke sudut sempit dan memesin ciri-ciri halus. Anda boleh menyemakPelarik Cnc Keciluntuk beberapa pilihan yang sangat sesuai untuk jenis pekerjaan ini. Dan jika anda sedang memburu yang terbaik,Pelarik Cnc Kecil Terbaikadalah sumber yang hebat.
Mencipta Laluan Alat
Sebaik sahaja anda telah merancang bentuk anda dan memilih alatan anda, tiba masanya untuk mencipta laluan alat. Laluan alat mentakrifkan pergerakan alat pemotong di sepanjang bahan kerja.
Untuk bentuk yang kompleks, anda mungkin mahu menggunakan perisian CAM (Computer - Aided Manufacturing). Perisian ini membolehkan anda mencipta model 3D bahagian anda dan kemudian menjana laluan alat berdasarkan model tersebut. Ia mengambil kira semua lengkung, sudut dan butiran bentuk anda serta menghasilkan laluan alat yang dioptimumkan.
Dalam pengaturcaraan Fanuc, anda juga boleh mencipta laluan alat secara manual menggunakan kod G. Tetapi ini memerlukan pemahaman yang baik tentang bahasa pengaturcaraan dan banyak kesabaran. Anda perlu mengira koordinat untuk setiap titik pada laluan alat dan menulis arahan kod G yang sepadan.
Katakan anda mempunyai lengkok bulat dalam bentuk kompleks anda. Anda boleh menggunakan arahan G02 atau G03 untuk memprogramkan arka. G02 adalah untuk lengkok mengikut arah jam, dan G03 adalah untuk lengkok melawan arah jam. Sebagai contoh, G02 X50 Z60 I20 K30 akan memesin arka bulat mengikut arah jam dari kedudukan semasa ke X50 dan Z60 dengan offset pusat arka I20 dan K30.
Sediakan Pelarik
Sebelum anda mula menjalankan program, anda perlu menyediakan mesin pelarik dengan betul. Ini termasuk memasang bahan kerja dengan selamat pada chuck atau collet. Anda ingin memastikan bahan kerja berada di tengah dan seimbang untuk mengelakkan sebarang getaran semasa proses memusing.
Seterusnya, anda perlu memasang alat pemotong dalam turet alat. Pastikan alatan dimasukkan dengan betul dan diketatkan dengan kuat. Anda juga perlu menetapkan offset alat. Alat mengimbangi memberitahu pelarik kedudukan tepat tepi pemotong setiap alat berbanding dengan titik rujukan.
Tetapkan kelajuan gelendong dan kadar suapan mengikut bahan dan alat yang anda gunakan. Kelajuan gelendong atau kadar suapan yang salah boleh menyebabkan kemasan permukaan yang buruk, haus alatan, atau kerosakan pada bahan kerja.
Menjalankan Program dan Membuat Pelarasan
Setelah semuanya disediakan, anda boleh mula menjalankan program. Adalah idea yang baik untuk menjalankan program dalam larian kering terlebih dahulu. Ini bermakna menjalankan program tanpa benar-benar memotong bahan kerja. Ia membolehkan anda menyemak sama ada laluan alat adalah betul dan jika terdapat sebarang kemungkinan perlanggaran.
Semasa proses pemotongan sebenar, perhatikan mesin. Anda mungkin perlu membuat beberapa pelarasan dengan segera. Sebagai contoh, jika anda perasan bahawa kemasan permukaan tidak sehalus yang anda inginkan, anda boleh melaraskan kadar suapan atau kelajuan gelendong. Jika terdapat getaran, anda mungkin perlu menyemak pelemparan bahan kerja atau pemasangan alat.
Mengendalikan Geometri Kompleks
Bentuk kompleks boleh mempunyai pelbagai jenis geometri, seperti spline, involutes dan bentuk heliks. Memprogramkan geometri ini pada Fanuc Lathe boleh menjadi sedikit lebih mencabar.
Untuk spline, anda boleh menggunakan sama ada arahan G73 atau G74 bergantung pada jenis spline. Arahan ini direka bentuk untuk mesin profil bukan bulat. Anda perlu memasukkan koordinat titik yang menentukan spline.
Involutes, yang biasa digunakan dalam gear, boleh diprogramkan menggunakan gabungan arahan kod G dan pengiraan matematik. Anda perlu mengetahui diameter bulatan asas, bilangan gigi dan parameter lain yang berkaitan dengan gear untuk memprogramkan bentuk involute dengan tepat.
Bentuk heliks, seperti benang, boleh diprogramkan menggunakan arahan G32 atau G92. G32 digunakan untuk benang satu-laluan, dan G92 adalah untuk benang berbilang laluan. Anda perlu menentukan nada benang, titik permulaan dan panjang benang.
Keselamatan Diutamakan
Tidak kira seberapa berpengalaman anda, keselamatan hendaklah sentiasa menjadi keutamaan anda semasa memprogram dan mengendalikan Mesin Larik Fanuc. Sentiasa pakai peralatan pelindung diri yang sesuai, seperti cermin mata keselamatan, sarung tangan dan pelindung telinga.
Pastikan mesin pelarik dibumikan dengan betul dan semua pengawal keselamatan berada di tempatnya. Jangan sekali-kali sampai ke kawasan kerja semasa mesin sedang berjalan. Dan sentiasa ikut arahan keselamatan pengilang.
Kesimpulan
Memprogramkan operasi memusing bentuk yang kompleks pada Pelarik Fanuc bukanlah satu tugas yang mudah, tetapi dengan pengetahuan dan kemahiran yang betul, ia pasti boleh dicapai. Dengan memahami asas pengaturcaraan kod G, merancang bentuk anda dengan teliti, memilih alatan yang betul dan menyediakan mesin pelarik dengan betul, anda boleh mencipta bahagian berkualiti tinggi dengan bentuk yang kompleks.
Jika anda ingin menambah Pelarik Fanuc ke bengkel anda atau menaik taraf yang sedia ada, terutamanya untuk tugas seperti memusing CNC berskala besar, lihatPusing CNC Besar.
Jika anda berminat untuk membeli Pelarik Fanuc untuk keperluan menukar bentuk yang kompleks anda, jangan teragak-agak untuk menghubungi untuk berbual. Kami di sini untuk membantu anda mencari mesin yang sesuai untuk keperluan anda.
Rujukan
- Manual Pengendali Pelarik Fanuc
- Buku Panduan Pemesinan CNC
- Panduan Pengguna Perisian CAM
