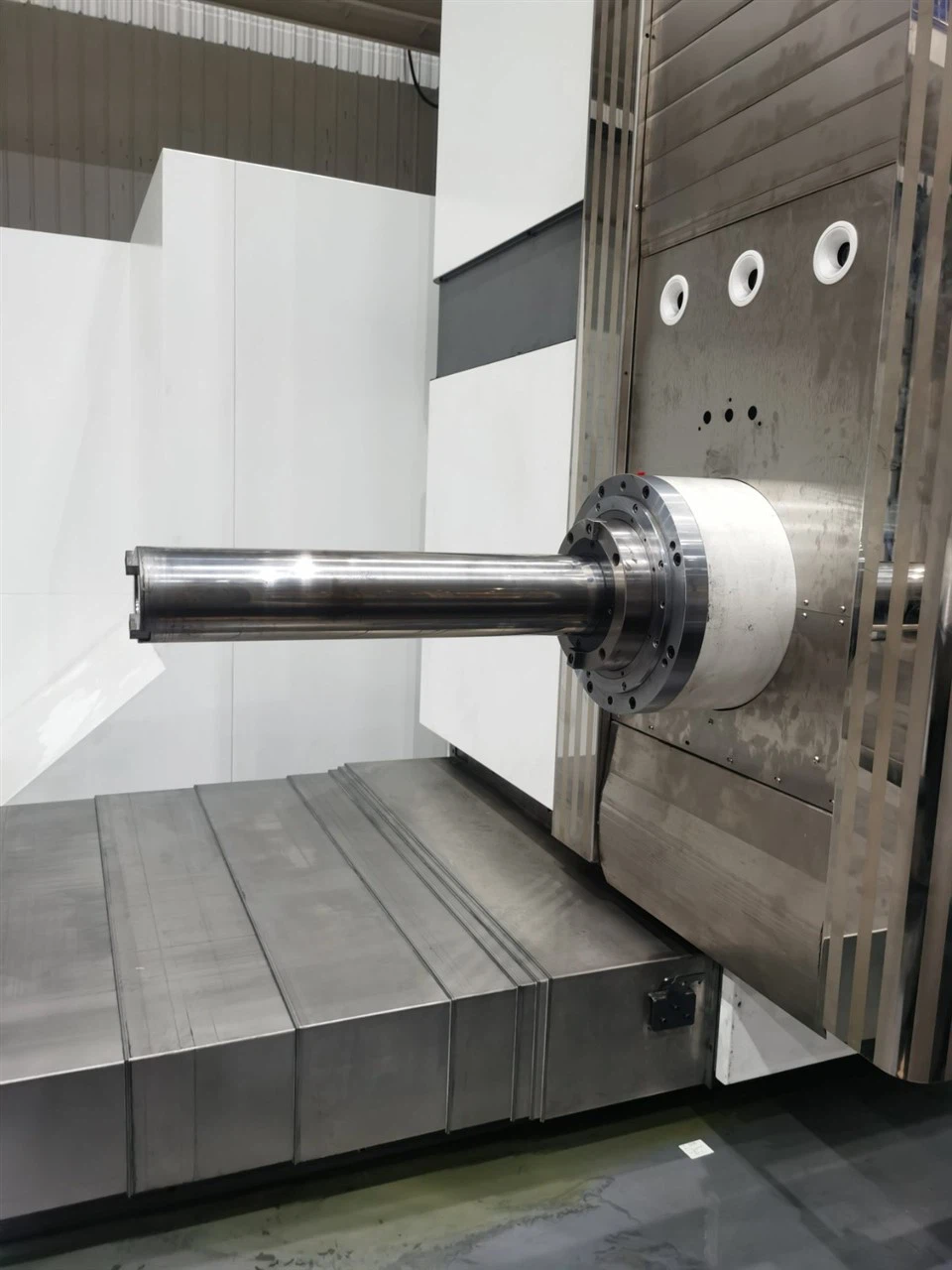

Mesin membosankan mendatar
Penerangan & Spesifikasi Teknikal
Gambaran Keseluruhan Mesin:
WPB130 mengintegrasikan reka bentuk struktur dan pembuatan struktur lanjutan dengan konsep modular. Menggunakan kaedah kejuruteraan moden (FEA, prototaip maya), mesin CNC mewah ini melakukan:
Muka penggilingan, membosankan, penggerudian, mengetuk
Pemesinan kontur 3d
Penyelesaian Multi-Proses dalam Persediaan Tunggal
Konfigurasi paksi gerakan:
Paksi x: Gerakan melintang meja
Paksi y: Pergerakan menegak kepala gelendong
Paksi z: Gerakan longitudinal lajur
Paksi w: Pergerakan paksi spindle
Paksi b: Pengindeksan putar meja
Ciri -ciri Struktur Utama:
Bingkai: Reka bentuk tulang rusuk yang dioptimumkan melalui FEA untuk ketegaran/kestabilan
Guideways: Paksi x/y/z Gunakan panduan gelongsor rolling hibrid dengan salutan PTFE + elemen rolling yang diimport (geseran rendah, redaman tinggi)
Sistem Spindle:
Spindle bersarang dwi-lapisan (aci pengilangan berongga + aci membosankan)
Kumpulan galas NSK dengan rentang sokongan yang dioptimumkan
Peralihan gear automatik hidraulik (10-2,000 rpm)
Sistem pemacu:
Fanuc AC Servo Motors untuk semua paksi
Pengurangan planet + skru roller (x/y/z/w)
Pemacu Gear Worm Anti-backlash (paksi B)
Jadual Rotary:
Galas roller silinder berbaris dua
Dual Dual Pinion Langsung dengan Pramuat
Pengekod putar mutlak (gelung tertutup penuh)
Parameter teknikal
| Kategori parameter | Parameter | Unit | Nilai |
|---|---|---|---|
| Julat kerja | |||
| Perjalanan paksi (x/y/z/w) | mm | 3000 / 2400 / 2000 / 700 | |
| Perjalanan B-Axis | ijazah | 0-360 | |
| Permukaan tengah-ke-meja gelendong (Y) | mm | 100 - 2500 | |
| Min. Pusat Hidung ke Table Spindle | mm | 150 | |
| Jadual | |||
| Saiz (l × w) | mm | 1800 × 2000 | |
| Maks. Kapasiti beban pusat | kg | 10000 | |
| Spesifikasi t-slot | mm |
7-28-225 |
|
| Spindle | |||
| Kuasa motor | kw | 30 / 37 | |
| Tirus | BT50 | ||
| Julat kelajuan | rpm | 10 - 2000 | |
| Diameter | mm | Ø130 | |
| Maks. Tork (berterusan/puncak) | Nm | 3000 / 4300 | |
| Maks. Teras paksi | N | 25000 | |
| Kadar suapan | |||
| Rapid Traverse (x/y/z/w) | m/min | 10 / 10 / 10 / 4 | |
| Maks. Pemotongan suapan (x/y/z/w) | m/min | 6 / 6 / 6 / 3 | |
| Penyimpanan Alat | |||
| Jenis Pemegang Alat | BT50 | ||
| Kapasiti majalah | 40T | ||
| Ketepatan mesin | |||
| Kedudukan (x/y/z/w) | mm | 0.025 / 0.020 / 0.020 / 0.025 | |
| Kedudukan (paksi b) | 10" | ||
| Kebolehulangan (x/y/z/w) | mm | 0.017 / 0.015 / 0.015 / 0.018 | |
| Kebolehulangan (paksi b) | 6" | ||
| Yang lain | |||
| Jumlah penggunaan kuasa | kva | 80 | |
| Berat mesin | kg | 45000 |
Konfigurasi standard
Sistem kawalan: Fanuc oi mf (1-package)
Penyimpanan Alat: ATC jenis rantai 40t
Pengukuran: Skala linear 3 paksi + pengekod berputar (paksi b)
Penyejukan:
Unit penyejuk minyak (kawalan hidraulik/suhu)
Sistem penyejuk luaran alat
Aksesori:
Penghantar cip automatik
Pelinciran berpusat
Pek kuasa hidraulik
Tirai udara spindle
Aksesori pilihan
Penyejuk melalui spindle (2 MPa)
Pengawal meja berputar penuh
Majalah rantai 60-alat
Rajah Kapasiti Beban Workbench dan Rajah Beban Luar Pusat
Untuk mengekalkan ketepatan Workbench dalam julat yang ditentukan, kerja -kerja harus diletakkan dalam garis kapasiti maksimum maksimum di meja kerja. Sekiranya bahan kerja diletakkan di luar garis kapasiti beban atau jika pusat graviti bahan kerja menyimpang dari pusat meja kerja, kapasiti beban dan ketepatan meja kerja akan berkurangan. Kapasiti beban ditunjukkan dalam gambarajah pengedaran beban kerja, dan kapasiti beban luar pusat ditunjukkan dalam rajah keluk beban di luar pusat kerja.
Senarai Pembekal Komponen Utama
| Tidak | Komponen | Jenama/pembekal |
|---|---|---|
| 1 | Sistem kawalan | FANUC OI MF (1-Package) |
| 2 | Galas gelendong | NSK |
| 3 | Ballscrews | Thk / hiwin / pmi |
| 4 | Elemen Rolling Guideway | Thk |
| 5 | Galas sokongan ballscrew | Fag |
| 6 | Komponen elektrik | Jenama Perancis (contohnya, Schneider) |
| 7 | Sistem pelinciran | Baoteng |
| 8 | Encoder linear | Fagor |
| 9 | Unit penyejuk minyak | Tongfei (SJZ Rifeng) |
Jadual pelincir & penyelenggaraan yang disyorkan
| Komponen | Jenis pelincir | Kapasiti | Gred kelikatan | Cadangan Jenama | Protokol Penyelenggaraan |
|---|---|---|---|---|---|
| Unit hidraulik | Minyak hidraulik | 120 L | ISO VG32 (musim sejuk) ISO VG46 (musim panas) |
Mobil DTE 24 / Shell Tellus S 2 32 Mobil DTE 25 / Shell Tellus S 2 46 |
• Perubahan awal:3 bulan • Perubahan berikutnya:Setiap 6 bulan |
| Pam pelinciran | Pelincir cara | 4 L × 2 | ISO VG68 | • Top-up apabila paras minyakjatuh di bawah tanda min | |
| Penyejuk minyak | Minyak hidraulik | 80 L | ISO VG32 | Mobil DTE 24 / Shell Tellus S 2 32 | • Perubahan awal:3 bulan • Perubahan berikutnya:Setiap 6 bulan |
| Kotak gear ATC | Minyak gear | 10 L | ISO VG150 | Mobilgear 600 XP 150 / Shell Omala 150 | • Perubahan awal:3 bulan • Perubahan berikutnya:Setiap 6 bulan |
