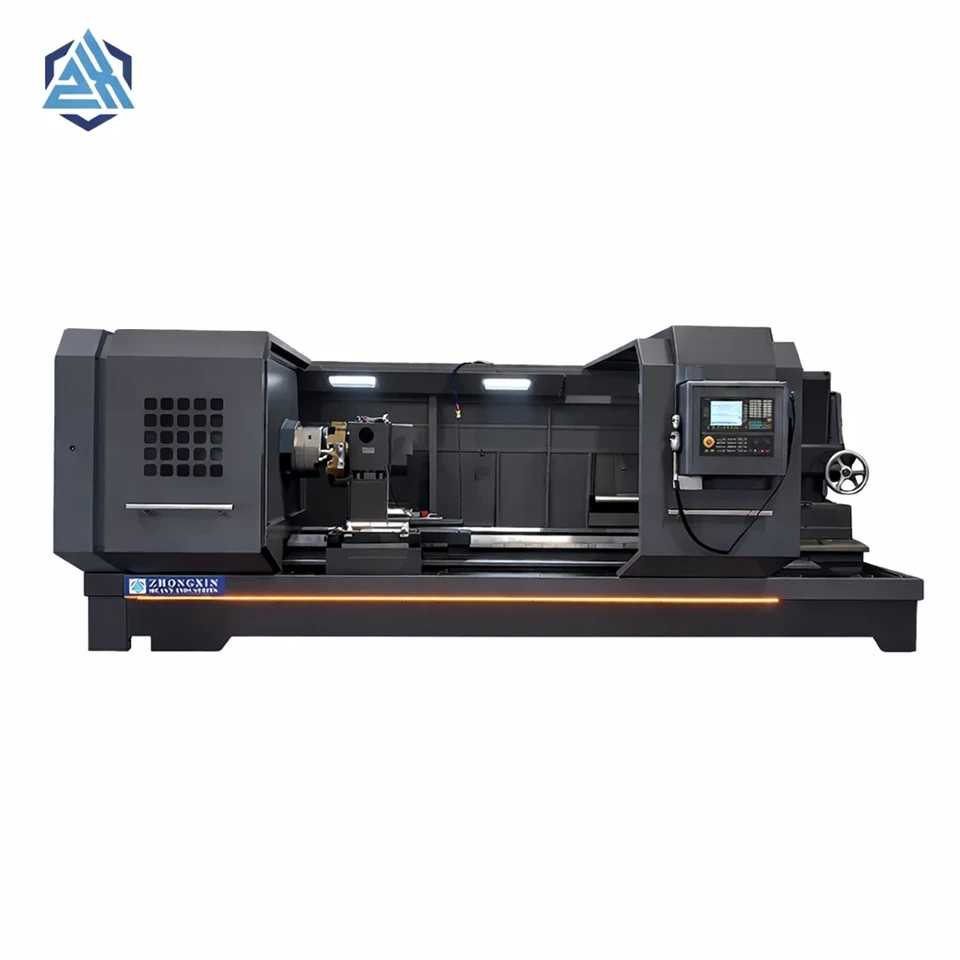

Mesin Larik Besar



Ciri-ciri pelarik CNC rel keras besar:

Katil integral kestabilan tinggi

Asas kekuatan tinggi

Palet yang lebih luas

Pelinciran terpusat automatik

Perubahan kelajuan gear tiga gelendong, gear dalam kawalan kelajuan penukaran frekuensi berubah-ubah tak terhingga





I. Konsep asas dan klasifikasi mesin pelarik besar

Mesin pelarik besar ialah sejenis peralatan mekanikal yang digunakan secara meluas dalam pengeluaran perindustrian, dan peranan utamanya ialah menjalankan-pemesinan CNC berketepatan tinggi bagi bahan kerja logam besar untuk memenuhi keperluan medan perindustrian untuk kualiti dan kecekapan pemprosesan. Mengikut piawaian klasifikasi yang berbeza, mesin bubut CNC yang besar boleh dibahagikan kepada kategori berikut:

1. mengikut klasifikasi mod pemprosesan: mesin bubut CNC yang besar boleh dibahagikan kepada mesin bubut CNC rolling guideway, mesin bubut CNC menegak dan mesin bubut CNC pengisaran dan sebagainya. 2. mengikut klasifikasi sistem kawalan: mesin bubut CNC yang besar boleh dibahagikan kepada mesin bubut CNC rolling, mesin bubut CNC menegak dan mesin bubut CNC mengisar.

2. mengikut klasifikasi sistem kawalan: pelarik CNC besar boleh dibahagikan kepada pelarik CNC CNC dan pelarik CNC PLC dan seterusnya. 3. mengikut pengelasan saiz pemprosesan bahan kerja.

3. mengikut klasifikasi saiz pemprosesan bahan kerja: pelarik CNC besar boleh dibahagikan kepada 1.5-2 meter panjang pemprosesan CNC pelarik, 2-3 meter panjang pemprosesan CNC pelarik dan 3-6 meter panjang pemprosesan CNC pelarik.





● 1. Pelarik CNC laluan bergolek:

Rolling guideway CNC pelarik ialah sejenis mesin bubut CNC besar yang menggunakan rolling guideway untuk pemprosesan, dan kelebihannya ialah kekuatan tinggi, berketepatan tinggi dan ketahanan yang baik. Ia sesuai untuk memusing berketepatan tinggi, mengisar, menggerudi dan mengetuk bahan kerja sederhana dan besar.

● 2. Pelarik CNC menegak:

Pelarik CNC Menegak ialah sejenis mesin pelarik CNC besar yang diletakkan secara menegak, yang sesuai untuk pemesinan semua jenis bahan kerja logam paksisimetri, bukan{0}}simetri, berbentuk dan melengkung. Meja kerjanya boleh melakukan putaran 360 darjah untuk memenuhi keperluan pemprosesan kompleks bahan kerja pada pelbagai sudut.

● 3. Mesin pelarik CNC pengisaran:

Mesin pelarik CNC pengisaran ialah sejenis alat mesin CNC berskala besar-yang boleh menjalankan pemprosesan memusing dan mengisar pada masa yang sama. Ia menggunakan sistem kawalan automatik elektronik untuk kawalan dan pengurusan, yang mempunyai kelebihan kecekapan pemesinan yang tinggi, ketepatan pemesinan yang tinggi dan kos penyelenggaraan yang rendah. Pelarik CNC pengisaran sesuai untuk pelbagai bahan keras, pembuatan bahagian ketepatan dan pemprosesan permukaan licin berkelajuan tinggi-tinggi.





Pelarik CNC besar mempunyai pelbagai ciri, seperti ketepatan tinggi, kecekapan tinggi, kestabilan tinggi, ketahanan tinggi dan pelbagai pemprosesan. Ia digunakan secara meluas dalam aeroangkasa, pembuatan kereta, pemesinan, metalurgi dan bidang perindustrian lain. Pelarik CNC yang besar adalah sejenis mesin dan peralatan yang sangat diperlukan dalam pengeluaran perindustrian moden, dan memainkan peranan penting dalam pengeluaran perindustrian.

Konsep asas dan kaedah klasifikasi mesin bubut CNC yang besar, sambil menyenaraikan beberapa mesin bubut CNC besar yang biasa, seperti mesin bubut CNC rolling guideway, mesin bubut CNC pemprosesan mengisar, dan sebagainya, dan menganalisis ciri-ciri dan kawasan aplikasinya. Kami berharap pembaca akan mempunyai pemahaman yang lebih mendalam tentang mesin pelarik CNC yang besar melalui kertas kerja ini, dan pada masa yang sama mempunyai pemahaman yang lebih komprehensif tentang pengeluaran dan pemesinan industri.



Spesifikasi	CK61125E
Maks. hayun di atas katil (mm)	φ1250
Maks. hayun atas gelongsor (mm)	850
Maks. diameter pusingan (cakera)(mm)	1250
Panjang bahan kerja maksimum (mm)	1500/2000/3000/5000
Panjang pusingan maksimum (mm)	1350/1850/2850
Kelajuan gelendong (rpm)	10-50/40-120/100-400
Hidung gelendong (mm)	A2-15
Lubang gelendong (mm)	130
Tirus gelendong	140-1:20
Motor gelendong(kw)	22
Saiz chuck (mm)	630
Skru bola dia. dan padang	3205/6310
Tork motor servo paksi X/Z(Nm)	X:15 Z:18/22/30
lintasan pantas paksi X/Z(m/min)	45387
Perjalanan paksi X/Z(mm)	X:650 Z:1350/1850/2850
Tail stock quill dia.	160
Melintasi bulu (mm)	250
Quill tirus	MT6
Saiz batang alat	40x40
Jumlah kuasa undian (KW)	29/30/30
Jumlah nilai semasa	62/65/65
Dimensi mesin(mm)	4100/4600/5600×2355×2425
Berat (kg)	8500/9000/10600
