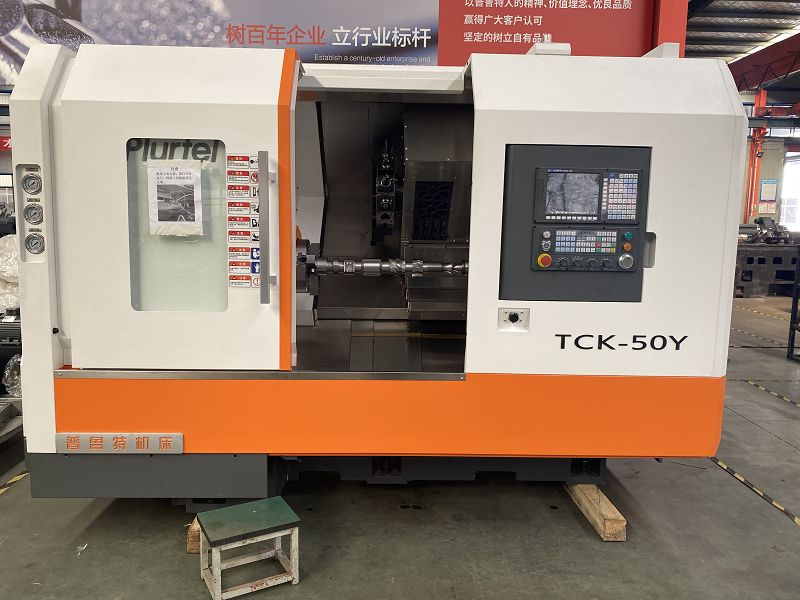

IMG_8599.HEIC(001)
Pelarik CNC Kecil dengan Perkakas Langsung
Pelarik cnc kecil TCK50A dengan perkakas hidup
Penggunaan Pelarik Cnc
Mesin pelarik cnc kecil dengan perkakas hidup sesuai untuk memproses semua jenis aci bersaiz kecil dan sederhana-dan bahan kerja plat, dan juga boleh memutar pelbagai benang, lengkok bulatan, kon bulat, permukaan dalam dan luar badan pusingan. Mesin ini digunakan secara meluas dalam kebersihan, injap, peralatan elektrik, instrumen, kereta, motosikal, galas dan sebagainya.
Ciri-ciri Utama
- Pelarik cnc kecil dengan alat hidup dengan ketepatan lebih tinggi cara linear Taiwan
- Unit gelendong berkelajuan lebih tinggi
- Besi tuang ketegaran yang lebih tinggi
- Pelinciran automatik bersepadu
- Satu-Pelarik CNC katil serong Casting
- Pelarik cnc kecil dengan perkakas langsung, pelarik menggunakan struktur katil condong keseluruhan 45 darjah dengan ketegaran yang kuat, ketepatan tinggi dan kestabilan yang baik
- Turret yang sangat tegar dengan pengindeksan yang tepat untuk ketepatan pemesinan
- Reka bentuk gelendong berketepatan tinggi dan sangat tegar membolehkan pemotongan tugas berat yang mudah dan berkuasa
- Komponen pemacu berkualiti tinggi mencapai ciri dinamik kualiti tertinggi
Butiran Mesin
01 Chuck hidraulik
Baji-dibentuk melalui-lubang chuck, kerja pengapit dan longgar yang cepat di bawah tekanan hidraulik, kelajuan pengapit yang cepat, ketepatan tinggi
02 Menara kuasa
Motor servo-pemilihan alat pantas dwiarah turret, menggunakan-penguncian gear tiga hujung berketepatan tinggi, melalui pemegang alat kuasa untuk merealisasikan pemesinan pusingan, pengilangan dan penggerudian secara keseluruhan, melalui pemegang alat kuasa boleh menjadi pemesinan sudut jejari paksi
03Unit gelendong-tinggi
Mengguna pakai-set galas gelendong berketepatan tinggi dan gelendong dengan pemasangan ketepatan dan ujian imbangan dinamik untuk memastikan ketepatan gelendong tinggi, hingar rendah dan ketegaran yang kuat.
04 Panduan linear Taiwan berketepatan tinggi
Skru dan kacang diproses dalam bengkel suhu malar, pengisaran, pemasangan dan kawalan kualiti, boleh memastikan kestabilan ketepatan tinggi, penggunaan pekali geseran rel linear adalah kecil, kelajuan bergerak pantas, ketepatan tinggi.

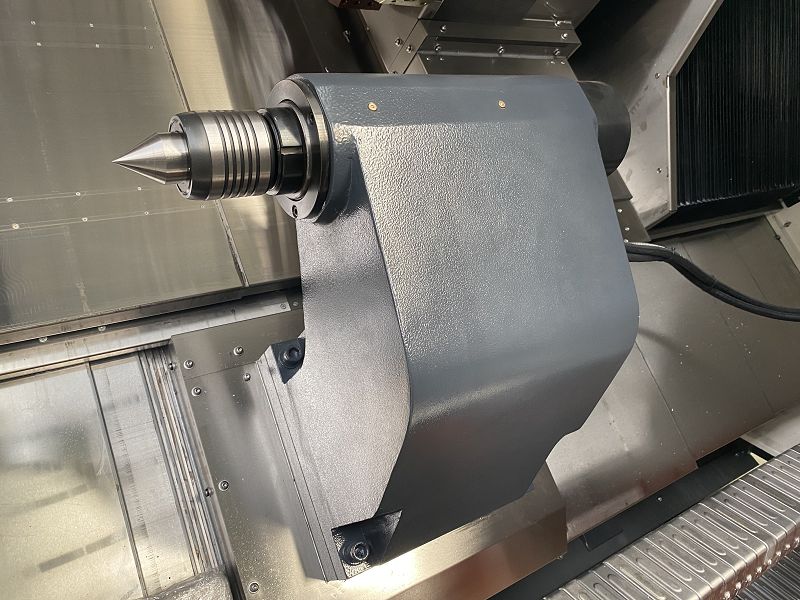

05 Stok ekor hidraulik:
Stok ekor hidraulik diproses dengan pelarasan manual (atau hidraulik), penguncian manual (atau hidraulik), dan omboh hidraulik mendahului bahan kerja.
06 Pelinciran mesin:
Pam pelinciran isipadu jenis RBCLB-3ZK, pelinciran automatik, terutamanya panduan katil dan plat seret pada permukaan dovetail, skru bebola dan nat antara permukaan pelinciran bekalan minyak tanpa gangguan.
Spesifikasi
|
MODEL |
TCK50A |
|
Maks. hayun di atas katil (mm) |
560 |
|
Maks. hayun atas gelongsor silang (mm) |
300 |
|
Maks. panjang pemprosesan (mm) |
500/800/1250 |
|
Unit gelendong (mm) |
200/230(800/1250) |
|
Hidung gelendong |
A2-6/8(800/1250) |
|
Motor gelendong (kw) |
11/15(800/1250) |
|
Maks. kelajuan gelendong (rpm) |
3000 |
|
Lubang gelendong (mm) |
66/86(800/1250) |
|
Kapasiti bar (mm) |
55/75(800/1250) |
|
Spesifikasi skru paksi X/Z |
3210/4010 |
|
X-had lejang paksi (mm) |
240 |
|
Z-had lejang paksi (mm) |
540/860/1300 |
|
X-tork motor paksi (Nm) |
10/15(800/1250) |
|
Z-tork motor paksi (Nm) |
10/15(800/1250) |
|
Kebolehulangan paksi X/Z (mm) |
+/- 0.003 |
|
Alat turet |
12 menara kuasa stesen dengan paksi Y |
|
perjalanan paksi Y (mm) |
-50-+50mm |
|
Dimensi tinggi pusat turet (mm) |
100 |
|
Quill Hidraulik dia. (mm) |
70 |
|
Traverse Quill Hidraulik (mm) |
80 |
|
Tirus Quill Hidraulik |
MT-5 |
|
Perjalanan stok ekor hidraulik (mm) |
450 |
|
Dimensi mesin (mm) |
2700/3300/3750*2000*2000 |
|
Berat (kg) |
3600/4500/5200 |
