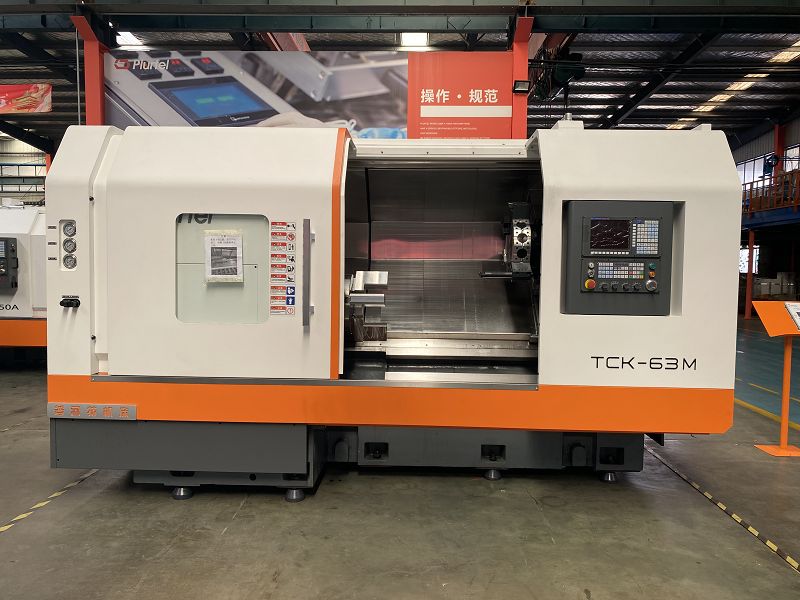

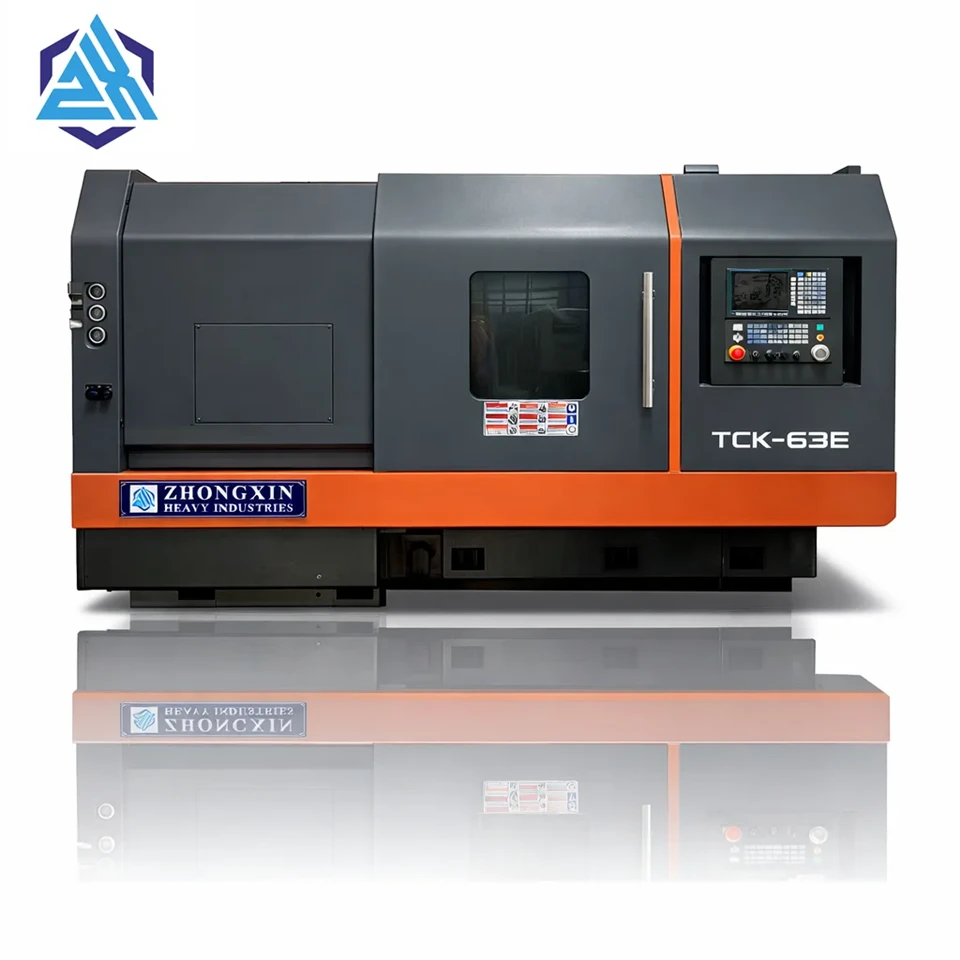

Mesin Larik Cnc Katil Serong
Ciri-ciri pelarik CNC
Sesuai untuk pemotongan berat, rel keras HRC55
katil mesin condong 45 darjah sebenar.
Min. jarak dari skru bola paksi Z-ke hujung alat.

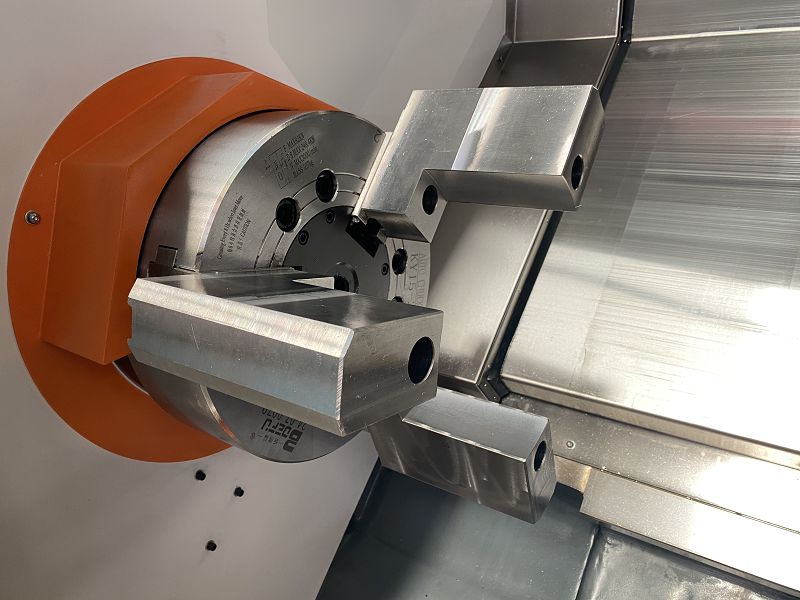

chuck hidraulik 15 inci
Kotak gear 3-langkah boleh meningkatkan lagi tork pemotongan berkelajuan rendah
Spesifikasi standard
Kapasiti
|
Diameter ayunan bahan kerja maks |
650mm |
|
Maks. diameter pusingan |
630mm |
|
Maks. panjang pusingan |
1000mm |
|
Saiz chuck |
15" |
Perjalanan paksi
|
Perjalanan paksi X |
350mm |
|
Perjalanan paksi Z |
1100mm |
|
Suapan pantas (X) |
12000mm/min |
|
Suapan pantas (Z) |
10000mm/min |
gelendong
|
Kelajuan gelendong |
1200r/min |
|
Julat kelajuan gelendong |
Penghantaran Automatik |
|
Hidung gelendong |
A2-11 |
|
Kapasiti bar |
105mm |

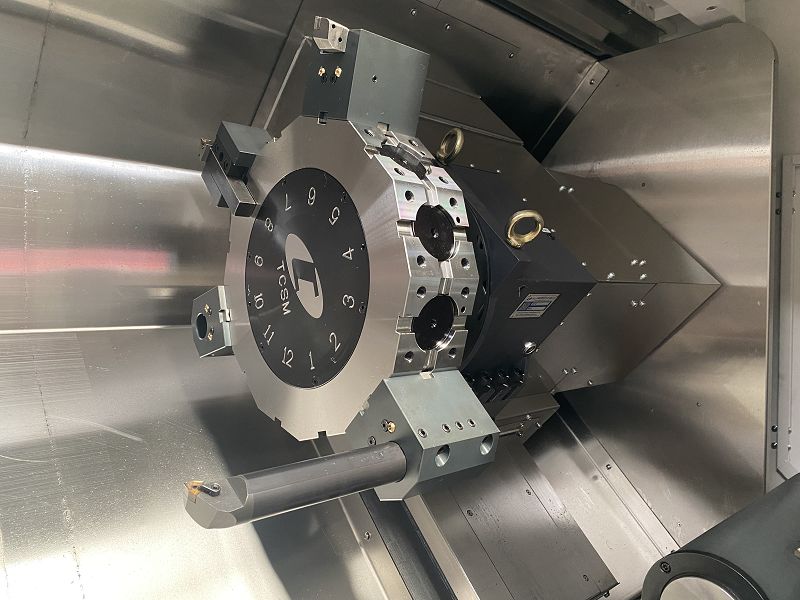

Turret
|
Jenis menara |
menara servo |
|
Bilangan stesen alat |
12 stesen |
|
Diameter cakera |
420mm |
|
Saiz alat (tangkai persegi) |
32mm |
|
Saiz alat (batang bulat) |
40mm |
|
Bilangan alat pemotong |
6(3persegi3pusingan) |
Ketepatan alat mesin
|
Ketepatan kedudukan |
x-paksi |
0.01mm |
|
Z-paksi |
0.015mm |
|
|
Kebolehulangan |
x-paksi |
0.008mm |
|
Z-paksi |
0.012mm |
Struktur dan penghantaran katil
|
Sudut kecondongan alat mesin |
45 darjah |
|
Jenis laluan panduan |
Landasan keras |
|
Skru bebola paksi X |
4005 |
|
Skru bola paksi Z |
5010 |

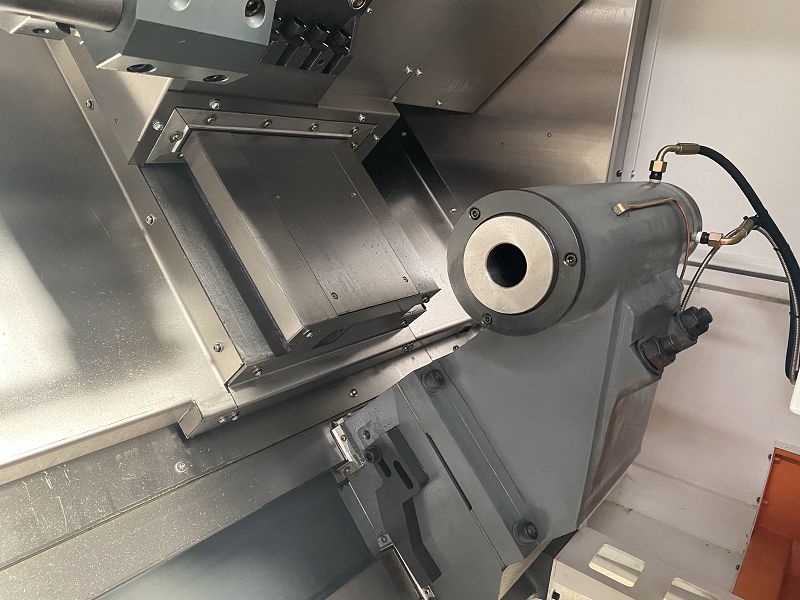

Stok ekor
|
Stok ekor |
Hidraulik |
|
Diameter lengan |
140mm |
|
Perjalanan lengan |
140mm |
|
Lengan tirus |
MT5# |
|
Borang pergerakan kerusi ekor |
manual |
unit NC
|
unit NC |
GSK988TA |
|
Tork motor paksi X |
18NM |
|
Tork motor paksi Z |
18NM |
|
kuasa motor gelendong |
18.5kW |
Lain-lain
|
Pam pelinciran |
3ZK(3L) |
|
Pam penyejuk |
750W |
|
Voltan mesin |
380V/50HZ |
|
Bekalan kuasa |
32KVA |
|
Dimensi keseluruhan mesin |
3700x2100x2400mm |
|
Berat mesin |
7800kg |
Penerangan Perkhidmatan
Apabila mesin sudah siap di kilang pembeli, penjual harus mengatur seorang juruteknik untuk ujian pemasangan dan latihan selama dua hari bekerja. Pembeli perlu menyediakan lebih awal untuk asas, bekalan kuasa, bekalan udara, minyak pelincir, minyak hidraulik, minyak penyejuk, alat pemotong dan lain-lain.
Bahagian Mesin:
Satu tahun selepas memasang mesin ke kilang pembeli di bawah penggunaan biasa (kecuali bahagian haus, koyak dan boleh guna). Sekiranya berlaku sebarang kerosakan atau kerosakan disebabkan oleh kesilapan atau kehilangan-operasi buver, Penjual hendaklah mengenakan caj gantian dan caj buruh walaupun dalam tempoh jaminan.
Penjual bertanggungjawab ke atas semua perkhidmatan penyelenggaraan dan pembaikan barangan kontrak yang diperlukan oleh Pembeli selepas tempoh jaminan. Pembeli membayar kos alat ganti, kos perkhidmatan dan kos kakitangan mengikut situasi pembaikan.
Penjual memberi jaminan untuk menyelenggara mesin yang dijual oleh Penjual walaupun tempoh jaminan telah tamat. Jika mengalami sebarang masalah dalam mesin dan menerima notis bertulis daripada Pengguna, Penjual akan melaksanakan masalah tersebut dalam masa 24 jam melalui telefon,-mel atau tiba di kilang pengguna akhir dalam masa 48 jam jika perlu
